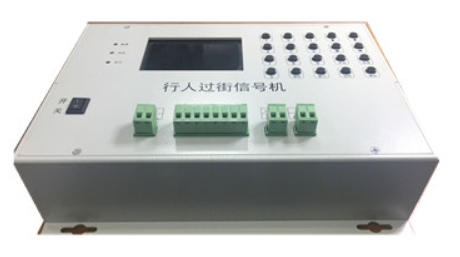

一、行人過街信號機

5路信號燈輸出，分別為機動車信號燈的紅、黃、綠；人行燈的紅和綠。如遇特殊施工情況，無法破路或頂管敷設過街管道，可訂制無線通訊模式的行人過街請求信號機。

支持五種工作模式：

模式一：常綠+申請按鈕控制，平時機動車信號燈常綠，人行燈常紅；當有申請按鈕按下，信號機響應，機動車信號燈綠閃3秒、黃燈3秒后變紅燈，人行燈由紅燈變為綠燈，同時顯示倒計時；人行綠燈時間由最大行人過街通行時間控制；人行燈綠燈結束后變為紅燈，機動車信號燈再次變為綠燈，這時機動車信號燈的綠燈有個最小通行時間，在最小通行時間內不響應申請按鈕，但記憶在此期間按鈕按下的狀態。

模式二：黃閃+申請按鈕控制，平時機動車信號燈黃閃，人行燈滅燈；當有申請按鈕按下，信號機響應，機動車信號燈由黃閃變為紅燈，人行燈變為綠燈，同時顯示倒計時；人行綠燈時間由最大行人過街通行時間控制；人行燈綠燈結束后變為紅燈，機動車信號燈變為綠燈，這時機動車信號燈的綠燈有個最小通行時間，在最小通行時間內不響應申請按鈕，但記憶在此期間按鈕按下的狀態。如在最小通行時間內無按鈕按下，機動車信號燈轉為黃閃，人行燈滅燈，等待申請按鈕再次按下。

模式三：定周期模式，機動車信號燈與人行燈的綠燈交替點亮，綠燈時間可設置。

模式四：黃閃模式，機動車信號燈的黃燈閃爍，人行燈滅燈。

模式五：滅燈模式，機動車信號燈和人行燈全部處于滅燈狀態。

信號機內置高精度時鐘，可以通過設置時段，在一天內不同時段運行不同控制模式。

輸出負載能力：220VAC，單路輸出功率≥800W。

行人過街申請按鈕信號輸入：1路

通訊接口：1路RS485輸出，用于實時倒計時數據信號輸出。

主機尺寸：225mm×185mm×45mm

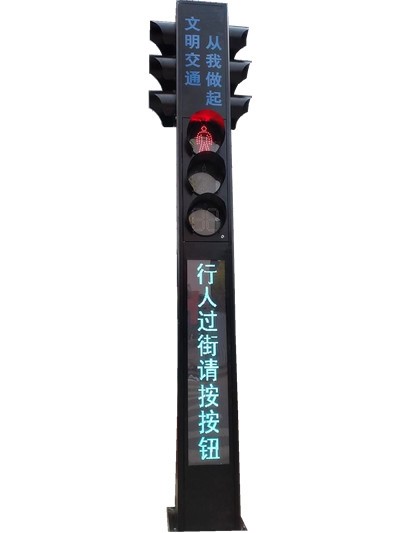

二、行人過街一體化信號燈

采用方形立柱體的結構形式，高度4.5米，內部支撐骨架和底部法蘭采用熱鍍鋅處理工藝，四面蒙板采用鈑金的加工工藝，材料為1.5mm鍍鋅鋼板，外表噴室外型塑粉（顏色可訂制）。整體結構具有美觀、防腐、防銹、防水、防塵的功能。

立柱上部，面對機動車道的兩面各裝一組機動車信號燈（紅滿屏、黃滿屏+兩位雙色倒計時、綠滿屏），面對過街人行橫道的一面安裝一組人行燈（紅人、兩位雙色倒計時、綠人）和一塊顯示屏（1600mm*320mm），再配上行人過街申請按鈕和語音提示器。

為保護LED顯示屏免受人為沖擊或其他物體沖撞，在前面板顯示屏位置鑲嵌了透光性佳、耐候及耐酸堿性能好、抗沖擊力強（是普通玻璃產品的200倍以上）的有機玻璃面板。

   當人行燈紅燈時，語音提示“行人過街請按申請按鈕”；人行燈綠燈時，語音提示“現在是綠燈請通行”。
